Głębokość układania kabli elektrycznych
Podstawowym pytaniem, które się pojawia, to na jaką głębokość układać kable elektryczne. W przypadku prac związanych z energią elektryczną, norma N-SEP-E-004, zastępująca PN-76/E-05125, precyzyjnie definiuje warunki układania kabli. Głębokość ta zależy od kilku czynników, takich jak napięcie znamionowe kabli, charakterystyka gleby oraz klasyfikacja gruntu pod względem jego przeznaczenia.
- Trasy przewodowe (kablowe) zasilające oświetlenie uliczne czy znaki drogowe o napięciu do 1kV powinny być układane na głębokości 50 cm pod chodnikiem lub drogą rowerową.
- W przypadku kabli o napięciu do 1kV poza obszarami rolnymi, minimalna głębokość wynosi 70 cm, a dla napięć od 1kV do 30kV – co najmniej 80 cm.
- Na obszarach rolnych, głębokość układania kabli wynosi nie mniej niż 90 cm, a dla napięć powyżej 30kV – co najmniej 1 metr.
- Jeśli konieczne jest układanie kilku kabli, muszą one być od siebie oddalone w pionie o nie mniej niż 70 cm.
Alternatywą może być stosowanie dodatkowych osłon otaczających przewody, co umożliwia mniejsze zagłębienie, jednakże wymaga to spełnienia określonych warunków środowiskowych czy geodezyjnych.
Typy przewodów elektrycznych i ich odporność
Wybór odpowiednich przewodów jest kluczowy dla trwałości i bezpieczeństwa instalacji. Przewody używane do układania w ziemi muszą charakteryzować się zwiększoną odpornością na warunki atmosferyczne i mechaniczne. Przewody o podwyższonej izolacji są powszechnie stosowane, a ich rodzaj zależy od warunków konkretnego miejsca instalacji.
Norma określa, że w przypadku gleby piaszczystej kabel powinien być układany na dnie wykopu. Jeśli gleba jest zróżnicowana, zaleca się ułożenie na dnie wykopu co najmniej 10-centymetrowej warstwy piasku, na której układa się kabel. Następnie kabel jest zasypywany drugą warstwą piasku, a całość może być pokryta gruntową warstwą. Alternatywą jest stosowanie osłon otaczających do kabli, umożliwiających mniejsze zagłębienie, co może być niezbędne w trudnych warunkach środowiskowych lub geodezyjnych.
Oznakowanie i zagłębienia dodatkowe
Aby zabezpieczyć instalację przed uszkodzeniami i ułatwić ewentualne prace naprawcze, konieczne jest właściwe oznakowanie przewodów. Norma określa kolorystykę oznakowania w zależności od napięcia, a także minimalne zagłębienia dla różnych warunków glebowych. W przypadku gruntu piaszczystego zaleca się ułożenie dodatkowej warstwy piasku pod i nad kablem.

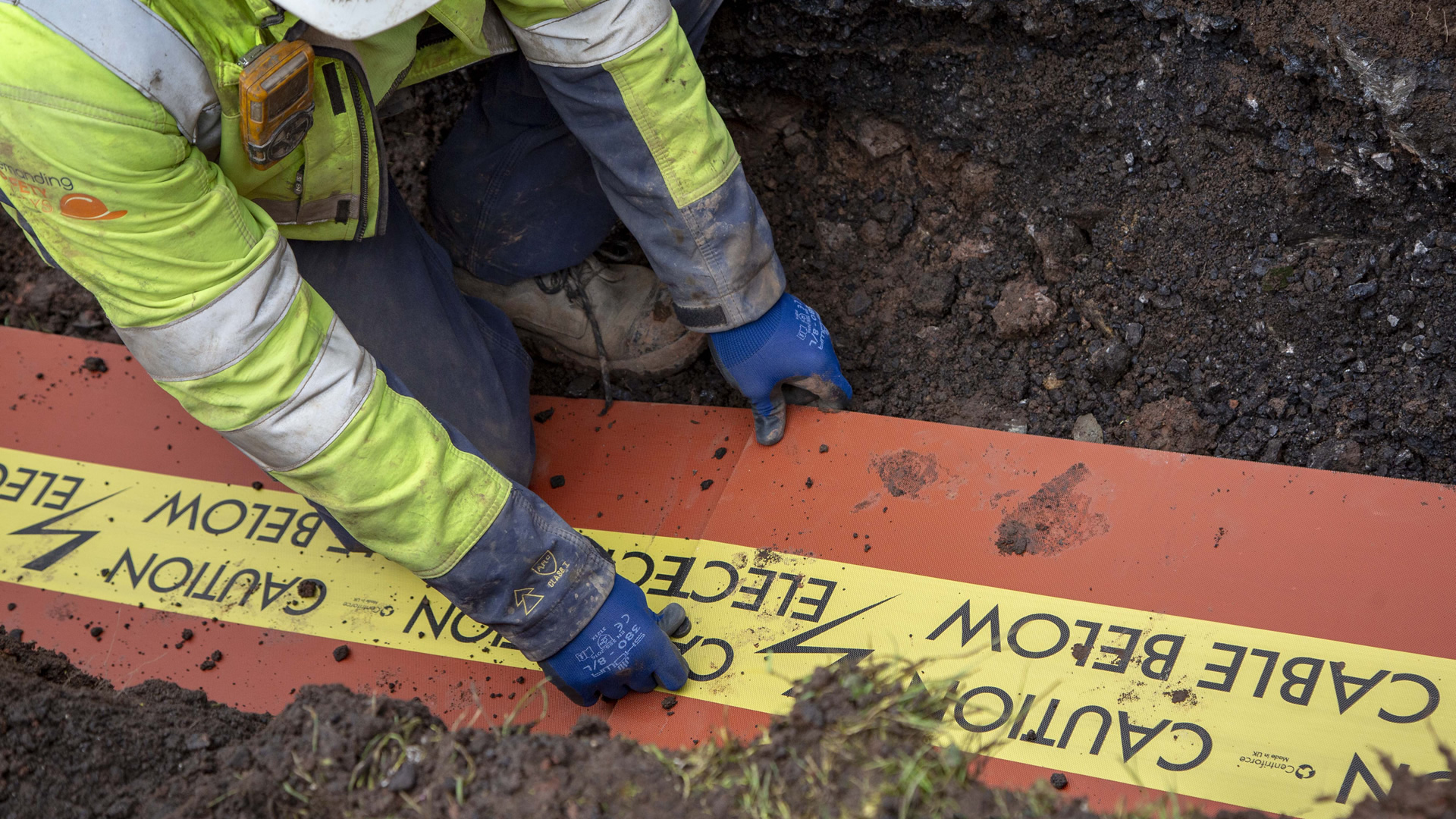

Odpowiednie oznakowanie kabli jest kluczowe dla bezpiecznego użytkowania instalacji. Trasa linii kablowej musi być oznaczona siatką lub folią kablową z tworzywa sztucznego, zgodnie z wymogami dotyczącymi kolorów w zależności od napięcia znamionowego kabla.
- Przy napięciu do 1kV kolor niebieski.
- Powyżej 1kV kolor czerwony.
Siatka lub folia powinna być umieszczona i zasypana nie mniej niż 25 cm, ale nie więcej niż 35 cm nad kablem.
Dodatkowo, przewody powinny być zabezpieczone przed uszkodzeniem mechanicznym, co można osiągnąć poprzez stosowanie odpowiednich osłon otaczających.
Zabezpieczenia przewodów w kontekście przepisów
Przepisy dotyczące bezpiecznego układania przewodów obejmują także odległości od granic działek i innych obiektów. Zgodnie z przepisami, kable należy umieszczać co najmniej 50 cm od granicy działki. Istnieją również specyficzne odległości od innych urządzeń podziemnych, takich jak rurociągi czy zbiorniki.
Podczas układania przewodów w ziemi istnieje szereg przepisów i norm regulujących tę kwestię. Norma N-SEP-E-004 precyzuje również odległość kabli od granic działki, rurociągów, zbiorników czy ścian budynków. Przestrzeganie tych przepisów jest kluczowe dla bezpiecznej eksploatacji instalacji elektrycznej.
W niektórych sytuacjach, ze względów środowiskowych czy geodezyjnych, rozważa się zastosowanie dodatkowych osłon otaczających lub mniejszego zagłębienia. Takie rozwiązania jednak powinny być stosowane z umiarem, a każde odstępstwo od normy powinno być skonsultowane z profesjonalistą z branży.
Układanie przewodów elektrycznych w ziemi to proces wymagający skrupulatności i przestrzegania norm. Zrozumienie głębokości układania, rodzajów kabli, zasad oznakowania i przepisów bezpieczeństwa jest kluczowe dla zapewnienia niezawodności i bezpieczeństwa infrastruktury elektrycznej. Przed rozpoczęciem prac zaleca się konsultację z doświadczonymi specjalistami oraz dokładne zapoznanie się z obowiązującymi przepisami, co pozwoli uniknąć potencjalnych problemów i zagwarantuje prawidłowe funkcjonowanie instalacji elektrycznej.
